ГПУ 250 кВт с теплообменником и выносным радиатором

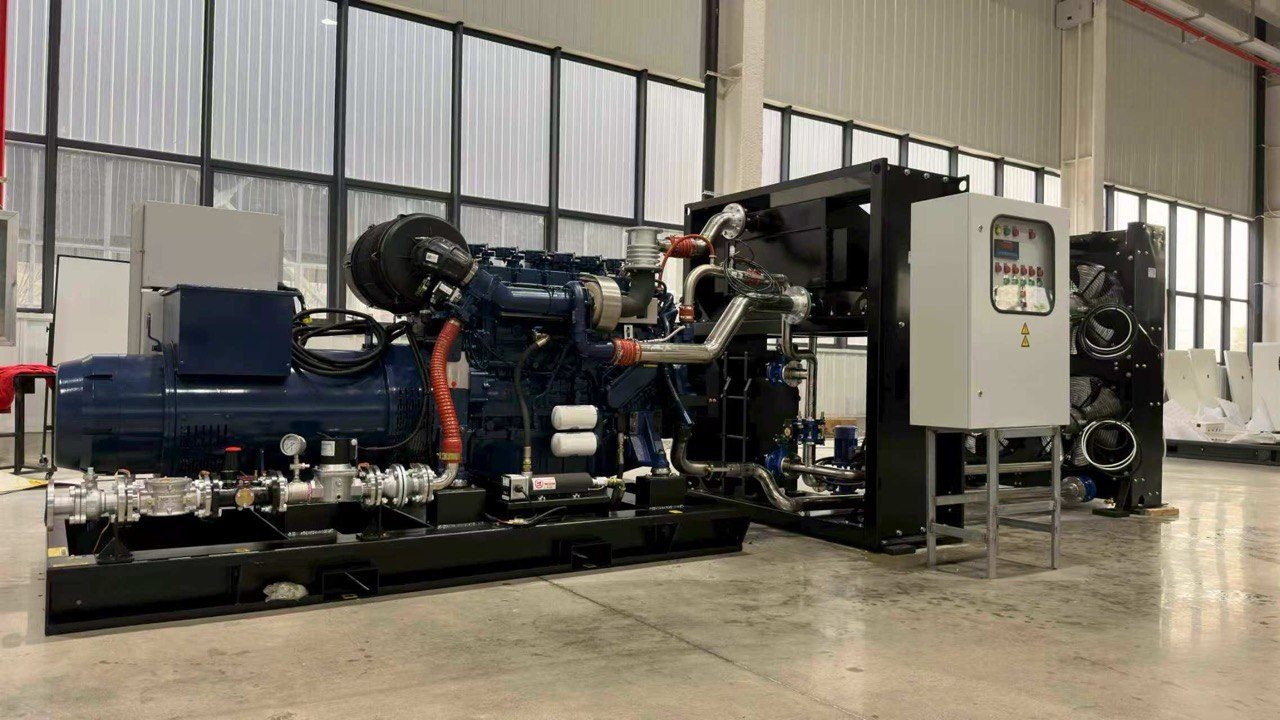

Комплект на 250 кВт, собранный по схеме с разнесённым охлаждением: сама станция и теплообменник стоят в помещении, радиатор вынесен наружу. Вентилятор радиатора крутит электродвигатель через частотный преобразователь, поэтому обороты меняются плавно, без ступеней.

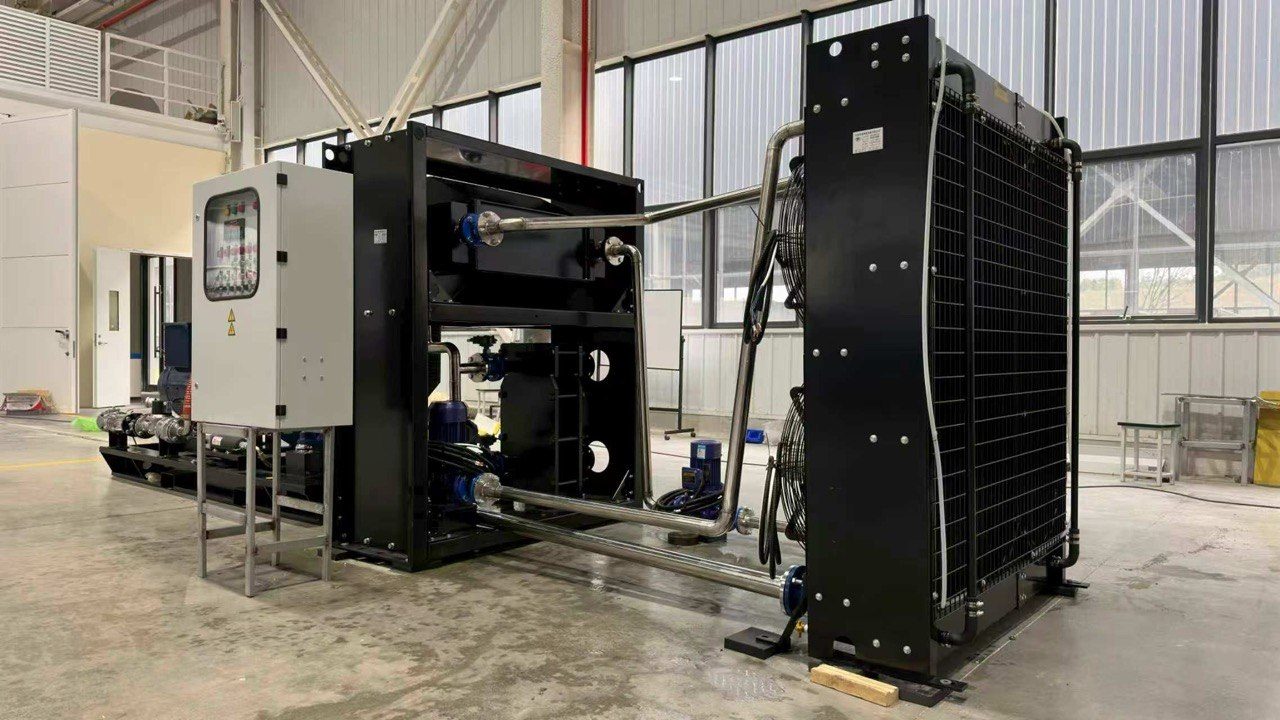

Схема работает так. Теплообменник врезан в систему охлаждения двигателя и в воздушный тракт, а с другой стороны подключён к выносному радиатору; жидкость между ними гоняет насос. Радиатор стоит на улице и управляется автоматически или вручную — частотник держит ровно те обороты вентилятора, которые нужны по температуре, и не гоняет его на полную впустую. Насос, в отличие от вентилятора, работает с постоянной производительностью: регулировки оборотов у него нет, включился — и качает ровно. Смысл всей схемы в том, что тепло уходит наружу, а не в машинный зал: помещению не нужна вентиляция на треть мощности станции, и внутри остаётся нормальная температура. На 400 кВт комплект собирается точно так же — меняются типоразмеры, не принцип.
